PE4140
Product Specification

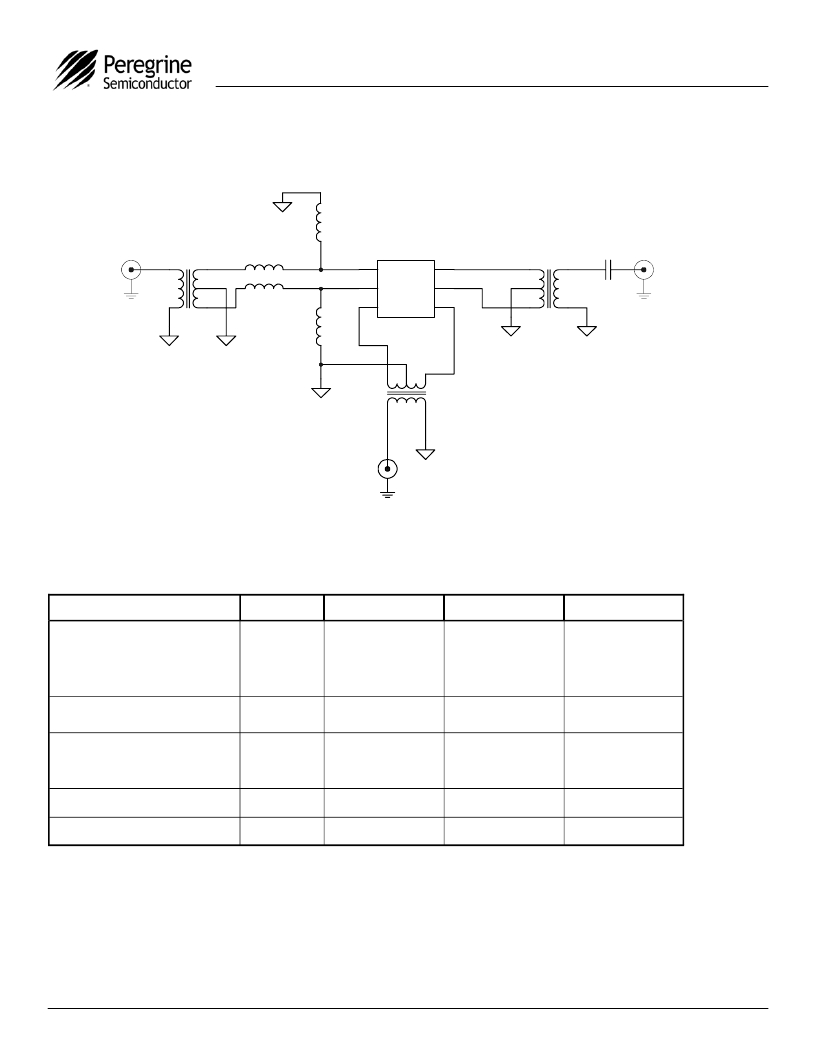

Figure 6. Typical Schematic for a PCS Application
J3
LO Input
T1
M/A Com
ETC1.6-4-2-3
4 3
2
5
1
R2
1.2 nH
R12
1.2 nH
R8
R3
2.7 nH
4
5 PE4140
6
3
2
1
T2
M/A Com
ETC1.6-4-2-3
1 5
2
4
3
R16
3 pF
J4
RF Input
2.7 nH
3
2
1
T3
TOKO
4
5
617DB-1024
J6
IF Out
Table 4. Typical Performance in a PCS Application @ +25 °C
Parameter
Minimum
Typical
Maximum
Units
Frequency Range**
LO
RF
IF
Conversion Loss**
(Includes balun losses)
1630
1700
--
--
70
8.5
2130
2200
MHz
MHz
MHz
dB
Isolation**
LO-RF
LO-IF
Input IP3**
Input 1 dB Compression**
36
26
32
22
dB
dB
dBm
dBm
** Data taken on an Evaluation Board narrow-band tuned to cover the PCS band, IF = 73MHz low-side, LO drive = 17dBm.
?2005-2009 Peregrine Semiconductor Corp. All rights reserved.
Document No. 70-0089-09 │ UltraCMOS? RFIC Solutions
Page 4 of 10
